PUZZLE-5030-R10-LDT
BIOS-Update für PUZZLE-5030-R10-LDT aka scope7-5030
Für die PUZZLE-5030-R10-LDT müssen drei Aktualisierungsprozesse durchgeführt werden: ein BIOS-Update ein ME-Update und ein EC-Update.
Bitte beachten Sie, dass das Herunterladen und Installieren unserer BIOS-Upgrade-Pakete auf eigene Verantwortung erfolgt. Ein unsachgemäß durchgeführtes Update kann zu Funktionsstörungen oder im schlimmsten Fall zu irreparablen Schäden an Ihrem System führen. Vergewissern Sie sich vor der Installation, dass das Upgrade-Paket exakt zu Ihrem Gerätemodell und Ihrer Hardwarekonfiguration passt. Unterbrechen Sie den Update-Vorgang keinesfalls – insbesondere nicht durch einen Neustart, eine Stromunterbrechung oder das Entfernen von Datenträgern. Wir empfehlen dringend, vor dem BIOS-Upgrade eine vollständige Datensicherung durchzuführen. Für mögliche Schäden, Datenverluste oder Systemausfälle übernehmen wir keine Haftung. Sollten Sie unsicher sein oder Fragen haben, wenden Sie sich bitte vorab an unseren technischen Support.
Vorbereitung
Einen bootfähigen USB-Stick vorbereiten
Sie benötigen einen USB-Stick mit mindestens 1 GB Speicherplatz
Formatieren Sie den Stick mit dem Dateisystem FAT32
Anschließend entpacken Sie das von Landitec bereitgestellte ZIP-Archiv für die PUZZLE-5030-R10-LDT direkt auf den USB-Stick
Entpacken unter Windows
- Klicken Sie mit der rechten Maustaste auf das ZIP-Archiv
- Wählen Sie im Kontextmenü Alle extrahieren
- Klicken Sie auf Durchsuchen, um den USB-Stick als Ziel auszuwählen
- Starten Sie den Entpackvorgang mit einem Klick auf Extrahieren
Vom USB-Stick booten
- Stecken Sie den USB-Stick in die PUZZLE-5030-R10-LDT
- Verbinden Sie sich nun mit der PUZZLE-5030-R10-LDT (z.B. RJ45, Mini-USB)
- Starten Sie eine serielle Verbindung mit einem Terminalprogramm wie Putty oder Minicom
Konfigurieren Sie Ihr Terminalprogramm so, dass es die folgenden Einstellungen verwendet:
115200, 8N1.
- Schalten Sie die PUZZLE-5030-R10-LDT ein
- Drücken Sie sofort ENTF, um das BIOS aufzurufen
- Wechseln Sie im BIOS zum letzten Tab und suchen Sie nach Boot Override
- Wählen Sie den USB-Stick aus der Liste aus, um von ihm zu booten
Das System sollte nun vom USB-Stick starten
Bitte warten Sie, bis der Bootvorgang vollständig abgeschlossen ist!
Aktualisierung / Flash

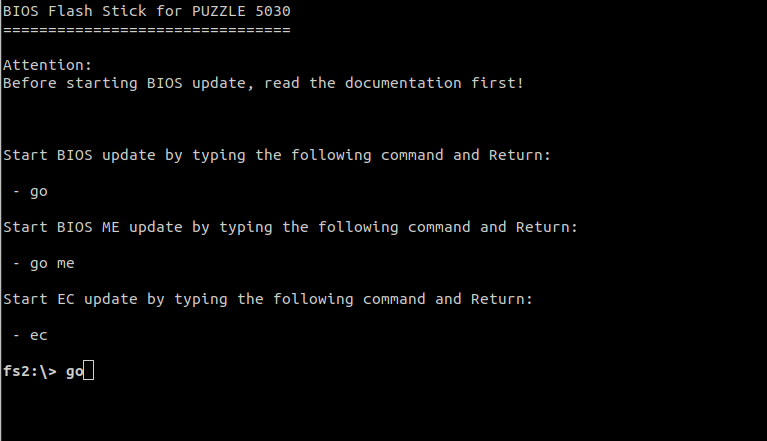

Nach dem Bootvorgang sollte der obige Bildschirm erscheinen
An dieser Stelle müssen zwei BIOS-Updates durchgeführt werden
Schritt 1: BIOS Aktualisierung (flash)
- Geben Sie am Konsolenprompt go ein und drücken Sie ENTER
- Der Flash-Vorgang startet

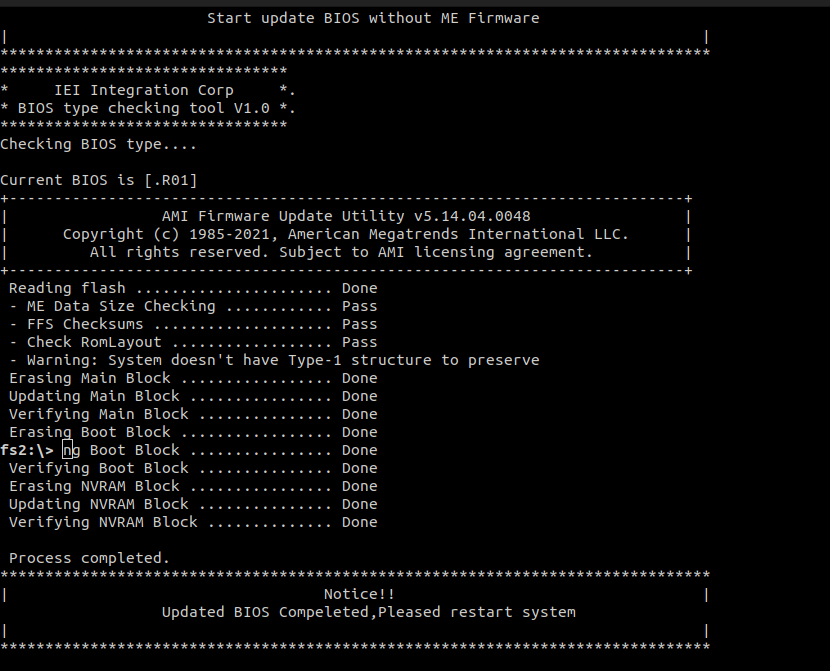

Nach Abschluss sollte die Ausgabe wie im obigen Screenshot aussehen

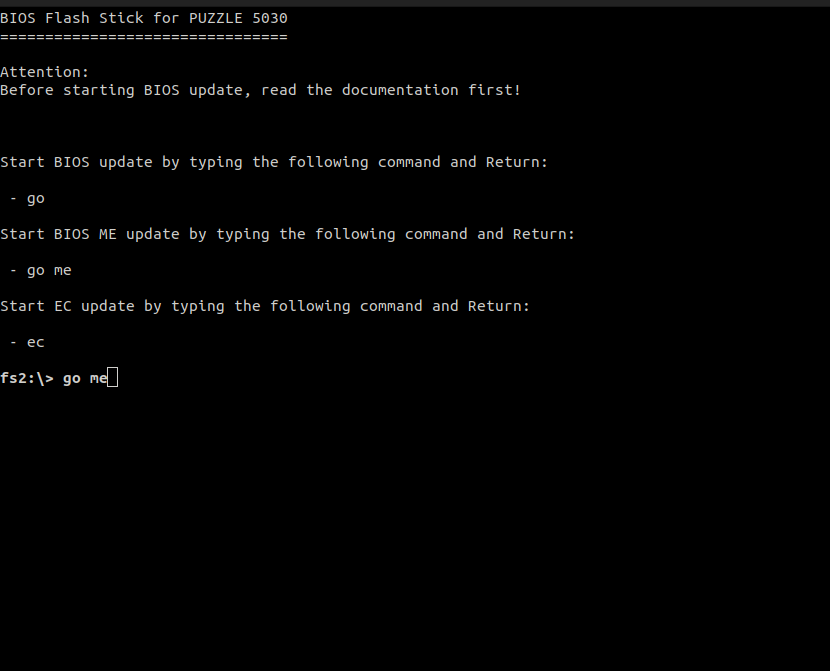

Schritt 2: ME Aktualisierung (flash)
- Geben Sie am Konsolenprompt go me ein und drücken Sie ENTER
- Der Flash-Vorgang startet

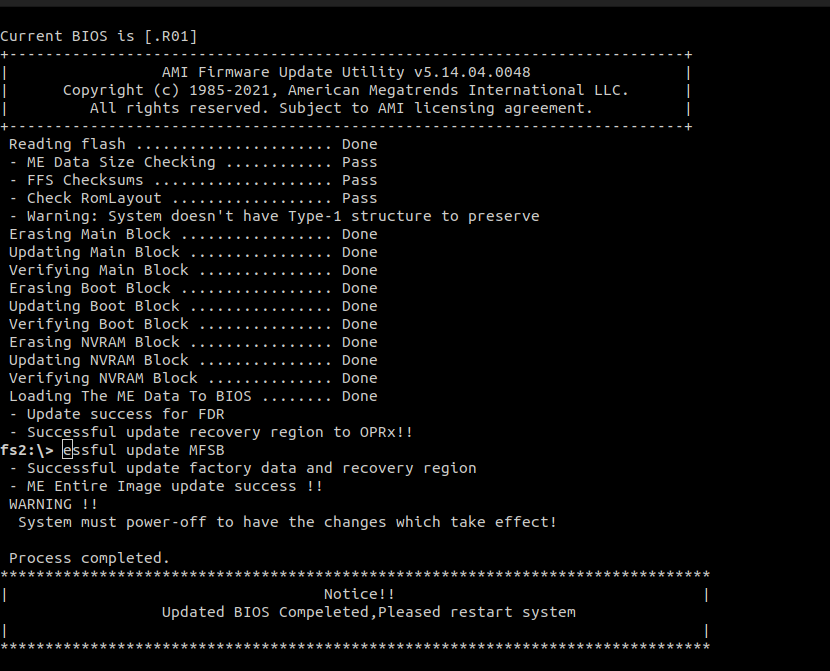

Nach Abschluss sollte die Ausgabe wie im obigen Screenshot aussehen

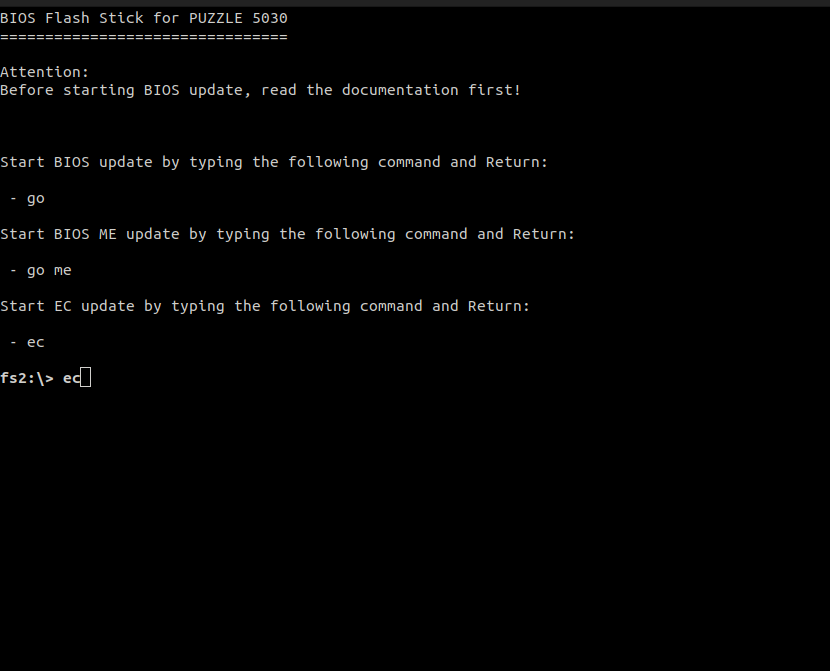

Schritt 3: EC Aktualisierung (flash)
- Geben Sie am Konsolenprompt ec ein und drücken Sie ENTER
- Der Flash-Vorgang startet

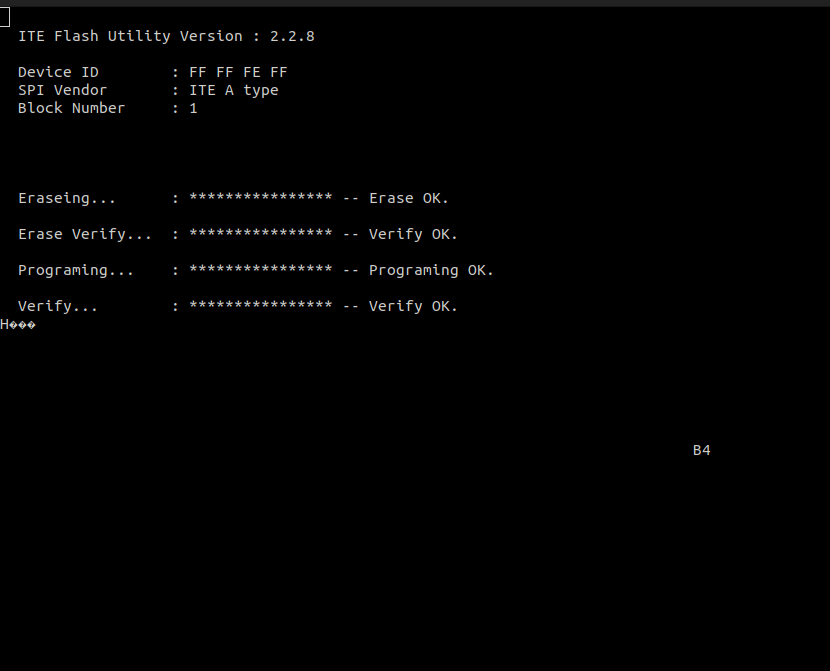

Nach Abschluss sollte die Ausgabe wie im obigen Screenshot aussehen
- Schalten Sie das Gerät aus und entfernen Sie den USB-Stick
- Warten Sie 30 Sekunden, dann schalten Sie das Gerät wieder ein
BIOS-Standardwerte wiederherstellen
- Navigieren Sie im BIOS zum Tab Save & Exit
- Wählen Sie Restore Defaults und drücken Sie ENTER
- Bestätigen Sie beim nächsten Hinweis mit Yes und drücken Sie ENTER
Als letzter Schritt:
- Wählen Sie Save Changes and Reset
- Bestätigen Sie mit Yes und ENTER
✅ Das BIOS-Update der PUZZLE-5030-R10-LDT ist nun abgeschlossen!
