Quick Start Guide OpenWrt
Bevor Sie beginnen, ist es unbedingt erforderlich, alle Sicherheitsanweisungen zu lesen und zu befolgen. Ihre Sicherheit und der ordnungsgemäße Betrieb dieses Geräts haben für uns oberste Priorität. Bitte nehmen Sie sich einen Moment Zeit, um sich mit den bereitgestellten Sicherheitsrichtlinien vertraut zu machen. Die Einhaltung dieser Anweisungen hilft, Unfälle zu vermeiden und sorgt für eine reibungslose und effiziente Inbetriebnahme.
So stellen Sie eine Verbindung zur Appliance her
Um den ersten Zugang für Kunden zu vereinfachen, konfigurieren wir die Schnittstellen für LAN und WAN.
Der Zugang erfolgt ohne Passwort. Bitte setzen Sie ein eigenes.
| Benutzername | Passwort |
|---|---|
| root |
Zugang zur Webschnittstelle
- Standardmäßig konfigurieren wir den zweiten Port Port 2 mit der IP
192.168.1.1/24. Wir haben den DHCP-Dienst auf dieser Schnittstelle aktiviert. - Verbinden Sie Ihren Computer mit der Schnittstelle.
- Konfigurieren Sie Ihren Computer entweder mit DHCP oder wählen Sie eine IP wie
192.168.1.10. - Öffnen Sie die Webschnittstelle, indem Sie in Ihrem Browser
https://192.168.1.1eingeben.
Serielle Konsole
Wenn Sie aus irgendeinem Grund keine Ethernet-Verbindung zur Webschnittstelle herstellen können, können Sie eine serielle Verbindung mit einem Terminalprogramm herstellen.
Konfigurieren Sie Ihr Terminalprogramm so, dass es die folgenden Einstellungen verwendet:
| Geschwindigkeit | 115200bps |
|---|---|
| Parität | Keine |
| Datenbits | 8 |
| Stoppbits | 1 |
Diese Einstellungen werden häufig als 115200, 8N1 bezeichnet.
SDR – Secure Disaster Recovery
Mit SDR (Secure Disaster Recovery) können Systeme schnell und zuverlässig in den Werkszustand zurückgesetzt werden. Die Wiederherstellung erfolgt vollständig automatisiert über den mitgelieferten SDR-Stick.
Voraussetzungen
- SDR-Stick (im Lieferumfang enthalten)
- Physischer Zugang zum Gerät
Wiederherstellungsschritte
- Gerät ausschalten.
- SDR-Stick einstecken.
- Stecke den Stick in einen freien USB-Port des Geräts.
- Gerät einschalten.
- Bei den meisten Geräten startet der Wiederherstellungsprozess automatisch.
- Wenn er nicht automatisch startet, drücken Sie F7 um via serieller Konsole ein Bootmenue zu erhalten. Wählen Sie den Stick als Bootgerät aus.
- Es sind keine weiteren Eingaben erforderlich.
Ablauf
- Der gesamte Vorgang dauert wenige Minuten.
- Während der Installation kann das Gerät mehrfach neu starten.
- Sobald der Prozess abgeschlossen ist, leuchtet die LED am Gerät dauerhaft.
Hinweise
- Alle vorhandenen Daten auf dem Gerät werden gelöscht.
- Nach Abschluss befindet sich das System im Auslieferungszustand.
- Der Stick kann danach entfernt und erneut verwendet werden.
Weitere Dokumentation
Allgemeine technische Informationen zur Systemumgebung finden Sie unter: https://openwrt.org/docs/start
Hardware spezifische Information
scope7-1610

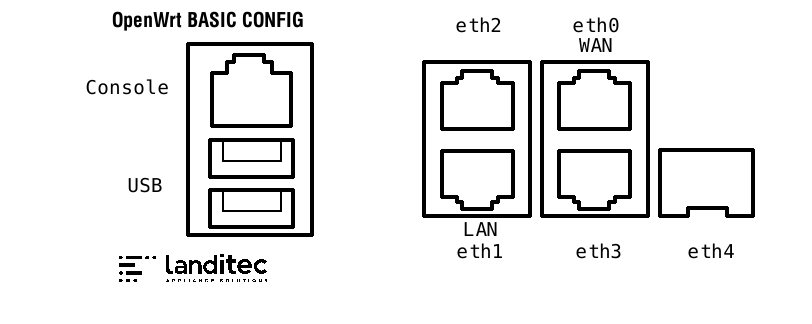

Die nachfolgende Grafik zeigt die Anordnung und Benennung der Netzwerkschnittstellen:
